ENGINEERING CASE變頻供水設備的工作原理是什么?
變頻供水設備是一種自動調節運行泵的數量和泵的轉速,從而保持泵出口壓力恒定的設備。它的工作原理是通過安裝在泵主出口管上的遠程壓力表將輸出壓力轉換成0-5V電壓信號,模擬電壓信號由A/D轉換模塊轉換成數字值并發送到可編程控制器??删幊炭刂破鲀?nèi)部PID操作后,獲得一個調節參數,并將該參數發送給D/A轉換模塊,經過數模轉換后,將得到模擬變頻器。交流電機轉速與輸入電能的頻率成比例,變頻調速供水設備就是基于上述原理,使用壓力傳感器、可編程控制器、變頻器和泵電機以及閉環自整定
變頻二次供水設備的基本工作原理是根據用戶用水量的變化自動調節運行泵的數量和泵的轉速,從而保持泵出口壓力恒定。當用戶的用水量小于泵的輸出時,系統基于用水量。壓力傳感器將檢測到的信號傳送到微型計算機控制單元。通過微機操作的判斷,它向變頻器發出指令來控制泵的功率,機器加速,以確保系統壓力恒定,否則當用水量減少時,使泵速度減慢以保持恒定壓力。當用水量大于一臺泵的用水量時,第一臺泵切換到工頻運行,第二臺泵開始變頻運行。當用水量少于兩個泵時,一個或兩個泵的運行可以自動停止。在整個運行過程中,系統的恒壓始終保持不變,因此泵總是在工作。

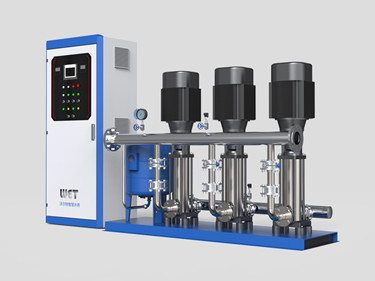

無負壓變頻供水設備由穩流罐、真空抑制器、變頻調速水泵機組、壓力傳感器、變頻控制柜、倒流防止器(可選)、消毒裝置(可選)、小流量保壓罐(可選)等組成。從市政管網引來的進水管直接連接到穩流罐的進水口,穩流罐的出水口通過消毒裝置后連接到加壓泵組的進水管,加壓機組的出水管與用戶用水管連接,直接向用戶管網供水。無負壓變頻供水設備的工作原理是,當自來水管網壓力能夠滿足用水要求時,系統由旁通止回閥向用水管網直接供水;當自來水管網壓力不能滿足用水要求時,系統壓力信號由壓力傳感器反饋給變頻控制柜,由變頻控制柜控制變頻調速水泵機組的啟動,增加供水壓力。
